Универсальный демпфер Z 1000

ПОДРОБНЕЕ НА САЙТЕ DICTAMAG

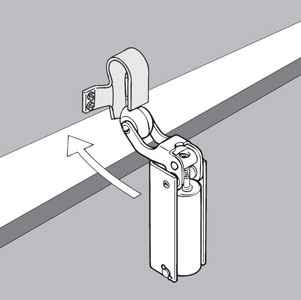

Демпфер специально разработан для установки на внутренние двери. Благодаря небольшим размерам и оптимальным показателям «цена - качество» этот демпфер нашел широкое применение.
Демпфер всегда мягко остановит движение любой двери, плотно притянет дверь к дверной коробке, и надежно будет держать ее закрытой.
Демпфер легко устанавливается благодаря доступности всех элементов крепления. Все установочные элементы скрыты и демпфер на двери выглядит красиво и эстетично.
Демпфер может быть смонтирован в вертикальном направлении.

Технические характеристики:

Тип используемых дверей — распашные, сплошные и профильные, одно и двухстворчатые, с фальцем (с четвертью) и без нее.
Усилие закрывания — 50N.
Установка — вертикально.
Для внутренних дверей — в гидравлической системе используется высококачественное незамерзающее масло.
Сторонность дверей — правые и левые.
Вес двери — до 60 кг.
Обработка — никелерование.

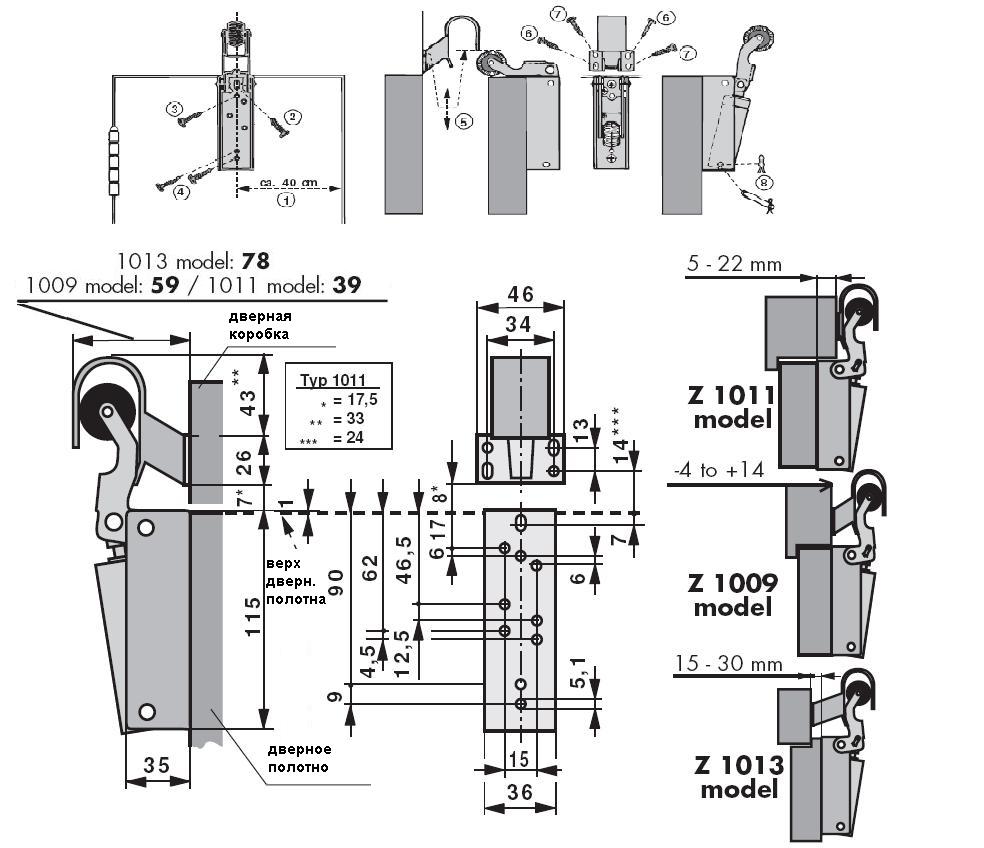

Монтаж:

Демпфер устанавливается вертикально, примерно в 40 см от края дверного полотна.
Поднимите поршневой механизм с цилиндром и зафиксируйте саморезом монтажную пластину демпфера к двери. Крепеж осуществляется через продолговатое отверстие таким образом, чтобы верхний край монтажной пластины был выше верхнего края двери на 1 мм. Удостоверившись, что этот размер соблюден, фиксируют монтажную пластину оставшимися саморезами. Опустите поршневой механизм с цилиндром. Опустите кронштейн резинового ролика. При закрытой двери отметьте точное боковое расположение крюка демпфера. Отрегулируйте высоту расположения демпфера таким образом, чтобы резиновый ролик только касался крюка. Закрепите крюк на дверной коробке. Зафиксируйте поршневой механизм с цилиндром в корпусе демпфера с помощью штифта.
Для монтажа заглубленных дверей используйте крюк 1011, а для выступающих дверей — крюк 1013.
