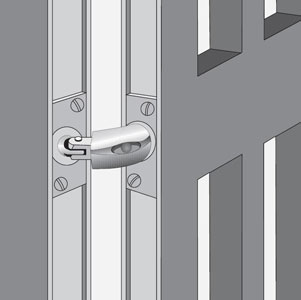

Трубчатый доводчик RST

ПОДРОБНЕЕ НА САЙТЕ DICTAMAG

Трубчатый доводчик предназначен для установки на внешних калитках, воротах или дверях на какую либо территорию. Рекомендован для установки на стальные калитки/ворота/двери и калитки/ворота/двери из алюминиевого профиля. Такие ворота, как правило, не имеют верхней перекладины, к которой обычно фиксируют тягу стандартного доводчика. Трубчатый доводчик — «невидимый» доводчик, потому что встроен в ворота или дверное полотно. Его можно заметить, когда ворота или дверь открыты.
Скрытая установка защищает доводчик от экстремальных температурных перепадов и вандализма. Трубчатый доводчик особенно подходит для алюминиевых и стальных дверей и ворот. Допускается установка в деревянные двери с минимальной толщиной 45 мм, с использованием специальных монтажных пластин.
Благодаря использованию износостойкого гибкого соединения трубчатый доводчик может использоваться в дверях с различными петлями. Однако необходимо соблюдать размеры, показанные на рисунках.
В зависимости от используемых петель, двери/ворота могут открываться на угол до 180°.

Технические характеристики:

Материал доводчика — сталь.
Угол открывания калитки/ворот/двери — 90° - 180°, в зависимости от типа петель.
Вес калитки/ворот/двери — до 80 кг.
Высота калитки/ворот/двери — до 2500 мм.
Ширина полотна калитки/ворот/двери — 750 - 1150 мм.
Тип калитки/ворот/двери — сплошные стальные, деревянные и профильные алюминиевые.
Скорость прихлопа — регулируемая.

Работа:

Трубчатый доводчик устанавливается в дверь и соединяется с монтажной пластиной, которая фиксируется на дверной коробке. Работа доводчика осуществляется благодаря наличию гибкого соединения со встроенной металлической пружиной. Когда дверь открыта, гибкое соединение выдвигается и встроенная металлическая пружина натягивается. Активная (основная) стадия закрывания осуществляется за счет сжатия пружины. Заключительная стадия закрывания двери – прихлоп – управляется гидравлическим демпфером цилиндрической формы, который расположен внутри трубчатого доводчика. Скорость прихлопа может регулироваться.

Установка:

Доводчик устанавливается недалеко от нижней петли дверного полотна. В алюминиевые и стальные двери доводчик обычно устанавливается в профильную полость. Со стальными или алюминиевыми дверями рекомендуется установить укрепляющие пластины. В деревянной двери сначала подготавливают отверстие под установку доводчика. Отверстие располагают в верхней или нижней части полотна из соображений удобства проведения работ и эстетических соображений. Монтажные пластины врезаются «заподлицо».
Перед началом монтажа доводчика необходимо понять, какие петли у вашей двери – стандартные или выносные винтовые. Это необходимо для выбора винта крепления: с прямым или угловым ушком.
При установке трубчатого доводчика убедитесь, что длинное углубление в соединении направлено в сторону от дверных петель, обеспечивая доступ к регулировочному винту внутри доводчика.
Установите монтажную пластину на дверной коробке на той же самой высоте, что и передняя пластина трубчатого доводчика. Вверните винт с ушком в монтажную пластину. Головка с ушком имеет асимметричную форму (около 1 мм относительно центра), позволяющую путем вращения винта точно выровнять по уровню тело доводчика и винт. Винт имеет самоблокирующее покрытие, которое препятствует вращению спустя 30 минут после того, как он был ввернут в монтажную пластину.
Далее надо соединить бронзовую втулку с ушком винта и соединить их. Рекомендуется немного смазать соединение, чтобы значительно продлить его жизнь. Откройте дверь полностью и удалите шплинт крепления из гибкого соединения.
Теперь дверь готова к использованию.
Если Вы когда-либо должны снять дверь, то необходимо разъединить бронзовую втулку с ушком, а вынутый шплинт установить в гибкое соединение.

Настройка:

Для настройки открывают дверь на угол от 45 до 90 градусов. Вставляют длинный Г-образный шестигранный ключ в отверстие в гибком соединении. Поворот ключа по часовой стрелке увеличивает демпфирование (скорость прихлопа становится медленнее), а вращение против часовой стрелки уменьшает демпфирование (быстрый прихлоп). Скорость прихлопа необходимо проверять после каждого поворота ключа на пол оборота (180°).

ВАЖНО: Когда будет достигнута самая медленная скорость прихлопа (дверь почти остановится), не поворачивайте шестигранный ключ дальше по часовой стрелке, поскольку это повредит доводчик.

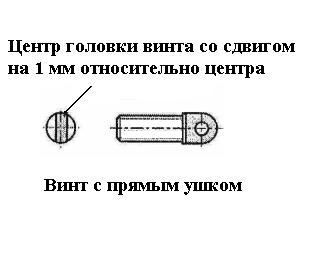

винт с прямым ушком

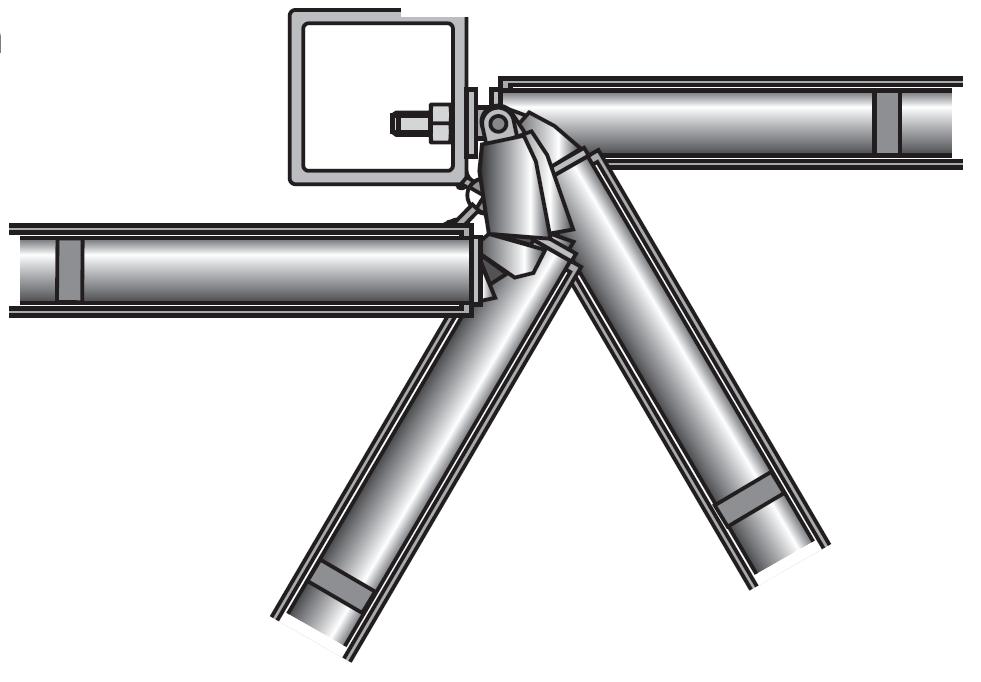

работа трубчатого доводчика

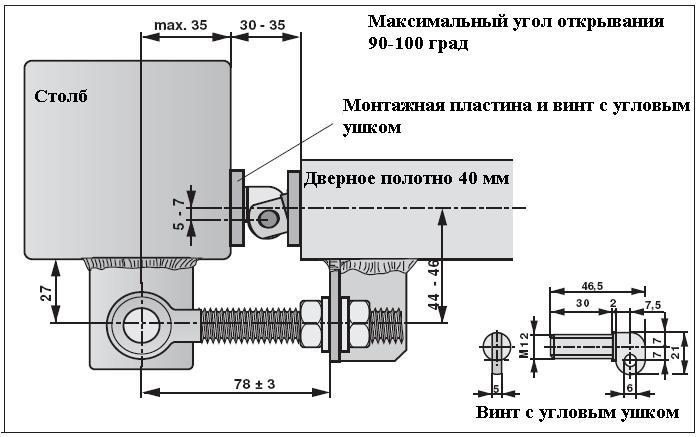

установка в дверь с выносными петлями

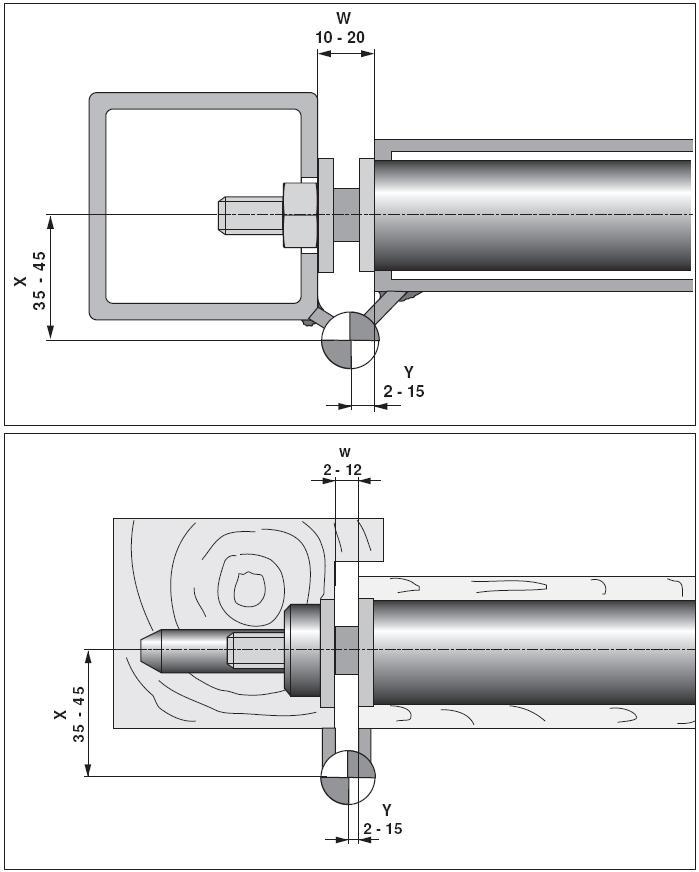

установка в стандартные сталь/дерев двери
