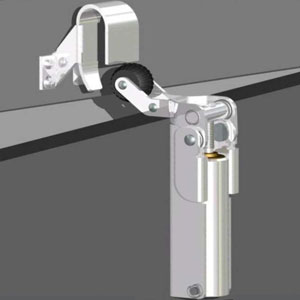

Демпфер H 1300

Демпфер специально разработан для установки на тяжелые двери.
Этот демпфер предназначен для установки на внешние, внутренние двери весом до 200кг. Демпфер всегда мягко остановит движение любой двери, плотно притянет дверь к дверной коробке, и надежно будет держать ее закрытой.
H 1300 имеет укрепленное соединение и более длинный рычаг ролика. Это значительно продлевает срок службы демпфера, когда он устанавливается на широких и тяжелых дверях.
Устройства выпускаются с различным усилием закрывания.
Демпфер легко устанавливается благодаря доступности всех элементов крепления. Все установочные элементы скрыты и демпфер на двери выглядит органично и эстетично.
Демпфер может быть смонтирован в вертикальном направлении.
Также имеются аксессуары для монтажа демпферов на стальных и профильных дверях.

Технические характеристики:

Тип используемых дверей — распашные, сплошные и профильные, одно и двухстворчатые, с фальцем (с четвертью) и без нее.
Усилие закрывания — 20, 50, 80 и 115 N.
Установка — вертикально.
Для внешних и внутренних дверей — в гидравлической системе используется высококачественное незамерзающее масло.
Сторонность дверей — правые и левые.
Вес двери — до 200 кг.
Обработка — никелерование.

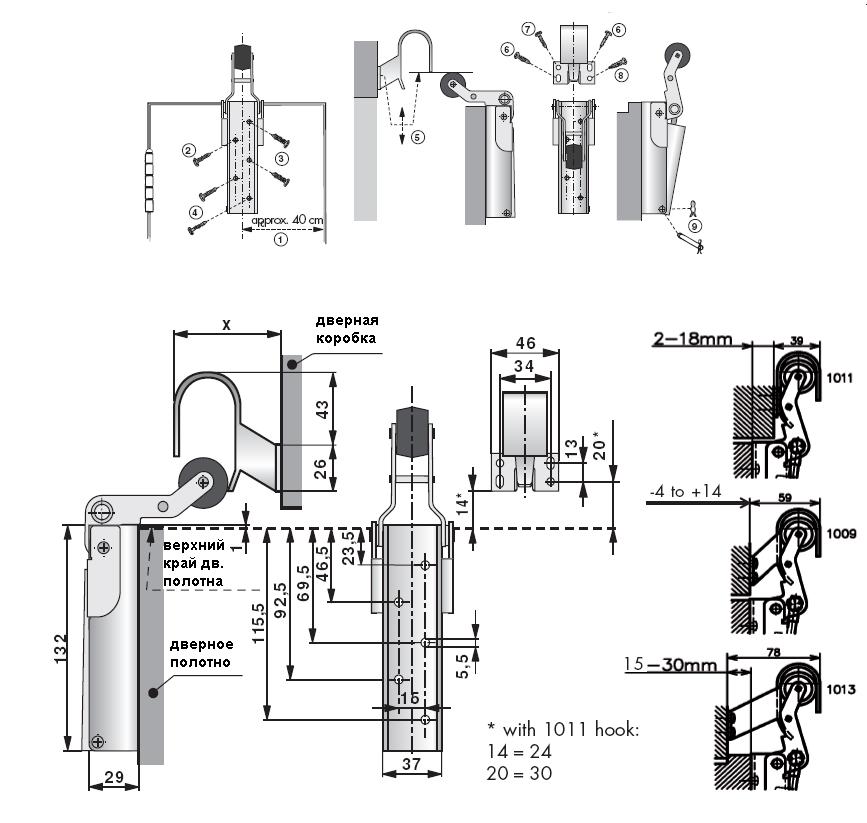

Монтаж:

Демпфер устанавливается вертикально, примерно в 40 см от края дверного полотна.
Поднимите поршневой механизм с цилиндром и прикрутите саморезом монтажную пластину демпфера к двери. Крепеж осуществляется через продолговатое отверстие таким образом, чтобы верхний край монтажной пластины был выше верхнего края двери на 1 мм. Удостоверившись, что этот размер соблюден, фиксируют монтажную пластину оставшимися саморезами. Опустите поршневой механизм с цилиндром. Опустите кронштейн резинового ролика. При закрытой двери отметьте точное боковое расположение крюка демпфера. Отрегулируйте высоту расположения демпфера таким образом, чтобы резиновый ролик только касался крюка. Закрепите крюк на дверной коробке. Зафиксируйте поршневой механизм с цилиндром в корпусе демпфера с помощью штифта.
Для монтажа заглубленных дверей используйте крюк 1011, а для выступающих дверей — крюк 1013.
